Jopon puolikaariketjusuoja

Matkan varrella on kysytty lukuisia kertoja Jopon alkuperäisen puolikaariketjusuojaa, sen mallia ja mittoja. Tartuin nyt toimeen. Tätä Jopon ensimmäistä versiota on käytetty vuosina 1965-68.
1mm:n pellistä taivutettu ja kaksi liitosta hitsattu.

Malli A
Päämitat ovat l 496mm, h 130 ja R47.

Profiili

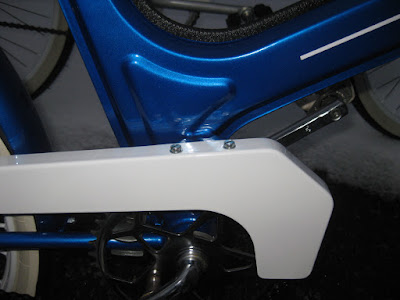

Suoja on kiinni kolmella ruuvilla. Taivutettu lerssi on 20mm leveä.

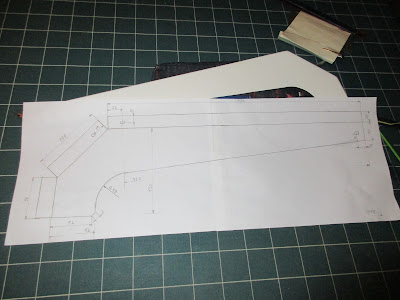

Levityskuva sisältä päin mittoineen
Tällaisesta pellinpalasta suoja on helpohko taivuttaa. Liitokset ovat tehty lähes päittäisliitoksilla, hitsaamalla tai juottamalla. Mikään ei estä tekemästä limiliitosta. Pienasauma on helpompi hitsata.

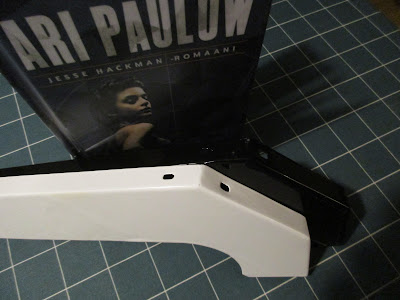

Reiät ovat 5mm:n koneruuvia varten
Etukiinnikehän on tässä mallissa kulmaprofiili ja reiät ovat lyömällä tehdyt asennuksen helpottamiseksi. 6mm:n reikä poralla ajaa saman asian.

Seuraava malli onkin sitten tehty pellistä prässäämällä. Laitan sen tänne, kun sille päälle satun.

Malli B

Alapuolella on malleja toteutuksista.

Kuusvitoset

1966

Kuusseiskat, mitä puuttuu?

Kuuskasit

Palataan takaisin, 1965
Jatkuu...
